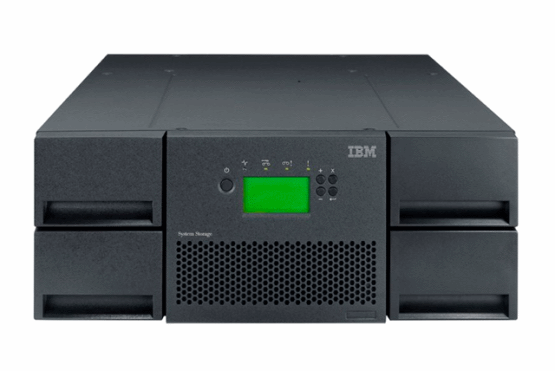

IBM Ленточная библиотека TS3200 Tape Library Model L4U Driveless (35734UL)
Форм-фактор: 4U Rack,
Приводы: 4 half-high or 2 full-high drives,
Объем хранения: 48 слотов для картриджей
Ленточная библиотека IBM System Storage TS3200 Express
Особенности
Поддерживает новое поколение LTO - до двух ленточных накопителей IBM Ultrium 5 полной высоты или до четырех ленточных накопителей IBM Ultrium 5 половинной высоты для повышения емкости и производительности
Обеспечивает экономически эффективное резервное копирование, сохранение и восстановление данных, а также архивирование данных в режиме последовательного или произвольного доступа с использованием стандартного сканера штрих-кодов
Обладает превосходными показателями емкости, производительности и надежности для инфраструктур хранения данных среднего уровня, в корпусе с форм-фактором 4U, оборудованным 48 разъемами для картриджей с данными и разъемом для загрузки и выгрузки картриджей
Средства удаленного управления библиотекой с использованием стандартного веб-интерфейса обеспечивают гибкость и более высокую управляемость операций хранения.
Ленточная библиотека TS3200 Express и связанные с ней приложения для управления системой хранения предназначены для решения задач обеспечения необходимой емкости, производительности, защиты данных, надежности, доступности, экономичности и соответствия требованиям приложений. Это многофункциональное решение для создания систем хранения на ленточных накопителях начального уровня, в которых используется технология LTO Ultrium. IBM TS3200 Express – отличное решение для резервного копирования на ленту с высокими показателями емкости или производительности как при произвольном доступе, так и без него. TS3200 является отличным вариантом роботизированной ленточной библиотеки для IBM Power Systems, IBM System x и других открытых систем.
Библиотека IBM TS3200 Express превосходно подходит для решения задач резервного копирования, сохранения, восстановления и хранения архивных данных в ИТ-средах малого и среднего масштаба. Использование до двух ленточных накопителей LTO полной высоты или до четырех ленточных накопителей LTO половинной высоты и 48 слотов для ленточных картриджей в IBM TS3200 направлено на экономически эффективное выполнение требований по увеличению емкости системы хранения с помощью технологии LTO. Ленточная библиотека TS3200 укомплектована четырьмя съемными магазинами для картриджей – два магазина на 24 картриджа справа и два магазина на 24 картриджа слева. Кроме того, магазин с левой стороны включает три разъема станции ввода-вывода, помогающий обеспечить непрерывную работу библиотеки при импорте или экспорте носителей. Сканер штрих-кодов входит в стандартную комплектацию библиотеки и позволяет обеспечить работу библиотеки как в режиме последовательного доступа, так и в режиме произвольного доступа. Кроме того, в комплект поставки TS3200 входят средства удаленного управления библиотекой с использованием веб-интерфейса. Дополнительный компонент Path Failover предназначен для обеспечения автоматического обхода сбоев канала управления по заранее настроенному каналу в случае потери хост-адаптера или канала управления, не прерывая выполнение текущего задания.
Технология IBM Ultrium 5 разработана для обеспечения более высокой емкости при продолжении поддержки шифрования данных. Ядро аппаратного шифрования и дешфрования, а также ядро управления встроены в ленточный накопитель IBM Ultrium 5 (доступно для моделей TS3200 с интерфейсом Serial Attached SCSI (SAS) 6 Гбит/с и интерфейсом Fibre Channel (FC) 8 Гбит/с). Расширенный внутренний буфер данных в накопителе полной высоты помогает увеличить скорость доступа к данным и снизить время на загрузку и перемотку картриджей. Динамическая подстройка на скорость передачи канала также помогает увеличить пропускную способность. Ленточный накопитель LTO 5 поддерживает операции чтения и записи не только для картриджей LTO 5, но и для картриджей LTO 4. Кроме того, поддерживается чтение с картриджей LTO 3 с увеличенной скоростью обработки данных. Ленточный привод IBM Ultrium 5 позволяет передавать данные без сжатия со скоростью до 140 МБ/с. Физическая емкость для хранения данных без сжатия достигает 1,5 ТБ при использовании картриджей IBM System Storage Ultrium 1,5 ТБ (3,0 ТБ при сжатии 2:1). Общая емкость библиотеки TS3200 с картриджами Ultrium 5 достигает 72 ТБ без сжатия (144 ТБ при сжатии 2:1).
Ленточные накопители IBM LTO 4 поддерживают скорость передачи данных без сжатия до 120 МБ/с. Кроме того, библиотека TS3200 с ленточными накопителями Ultrium 4 обеспечивает емкость до 38,4 ТБ (76,8 ТБ при сжатии 2:1).
Ленточная библиотека IBM TS3200 Express, поддерживающая технологии полной (Full Height) и половинной (Half Height) высоты, предоставляет интерфейсы FC 8 Гбит/с и SAS 6 Гбит/с для накопителей Ultrium 5. А для накопителей Ultrium 4 – интерфейсы Low Voltage Differential (LVD) SCSI, FC 4 Гбит/с (только для накопителей полной высоты) и SAS 3 Гбит/с; библиотеку можно подключить к широкому спектру серверов на основе открытых систем. Библиотека поддерживает последовательный и произвольный доступ и поставляется как в настольном корпусе, так и в варианте для установки в стойку. Библиотека IBM TS3200 также оснащается ЖК-дисплеем и индикаторами питания, активности приводов, ошибок и диагностических сообщений.
Ленточная библиотека IBM System Storage TS3200 Express
Базовые характеристики
Разработана для поддержки ленточных накопителей IBM Ultrium 5, Ultrium 4 и Ultrium 3 (только половинной высоты), обеспечивает более высокую емкость и производительность, имеет интерфейсы LVD SCSI (только LTO 4), FC и SAS
Обеспечивает превосходные показатели емкости, производительности и надежности для инфраструктур хранения данных на ленточных накопителях среднего уровня или сетевых систем хранения данных на ленточных накопителях с форм-фактором 4U, оборудованных 48 разъемами для картриджей с данными и разъемом загрузки-выгрузки картриджей.
Обеспечивает экономически эффективное резервное копирование, сохранение и восстановление данных, а также архивирование данных в режиме последовательного или произвольного доступа с использованием стандартного сканера штрих-кодов
Средства удаленного управления библиотекой с использованием стандартного веб-интерфейса обеспечивают гибкость и более высокую управляемость операций хранения.
Краткое описание аппаратных средств
Интерфейсы FC 8 Гбит/с или SAS 6 Гбит/с для LTO5
Интерфейсы LVD SCSI, FC 4 Гбит/с (только полной высоты) или SAS 3 Гбит/с для LTO4
Подключение до 4 ленточных накопителей LTO Ultrium полной высоты
Настольный корпус или корпус для монтажа в стойку
Модели накопителей
Ultrium 5 полной высоты: SAS 6 Гбит/с (FC # 8245 или 46X2683); FC 8 Гбит/с (FC # 8244 или 46X2682)
Ultrium 5 половинной высоты: SAS 6 Гбит/с (FC # 8247 или 46X2685); FC 8 Гбит/с (FC # 8248 или 46X2684)
Ultrium 4 полной высоты: LVD SCSI (FC # 8143 или 95P5002), SAS 3 Гбит/с (FC # 8145 или 95P5006); FC (8144 или 95P5004)
Ultrium 4 половинной высоты: SAS 3 Гбит/с (FC # 8147 или 45E2243)
Ultrium 3 половинной высоты: SAS 3 Гбит/с (FC # 8047 или 95P5000)
Доступные модели
3573 4UL: TS3200 Tape Library Model L4U Driveless
Коды дополнительных функций
Обход сбоя каналов (Path Failover)
45E9503 или FC № 1682
Прозрачное шифрование LTO
45E3081 или FC № 5900
Монтаж в стойку
23R6998 или FC # 7002
Правосторонний магазин
Левый магазин, верхний
Левый магазин, нижний
23R6999 или FC # 8106
45E2225 или FC # 8107
45E2231 или FC # 8108
Ленточные картриджи Ultrium
Картриджи Ultrium 5: 46C2084 или FC # 8505/накопитель Ultrium 4: 95P4278 или FC # 8405/накопители Ultrium 3: 95P2020 или FC # 8305
Чистящий картридж Ultrium
23R7008 или FC # 8002
Дополнительный блок питания
23R7263 или FC # 1901
Тип ленточного накопителя
IBM LTO 5 полной и половинной высоты; IBM LTO 4 полной и половинной высоты; IBM LTO 3 половинной высоты
Количество накопителей
1-4
Количество картриджей
48
Количество разъемов для загрузки и выгрузки картриджей
Три
Физическая емкость
Up to 3.0 TB per cartridge compressed; 1.5 TB native with LTO 5
Up to 1.6 TB per cartridge compressed; 800 GB native with LTO 4
Up to 800 GB per cartridge compressed; 400 GB native with LTO 3
Up to 144 TB per tape library compressed; 72 TB native with LTO Ultrium 5
Up to 76.8 TB per tape library compressed; 38.4 TB native with LTO Ultrium 4
Up to 38.4 TB per tape Library compressed; 19.2 TB native with LTO Ultrium 3
Скорость передачи данных (для каждого накопителя)
Скорость передачи данных: до 140 МБ/с без сжатия при использовании LTO 5
Скорость передачи данных: до 120 МБ/с без сжатия при использовании LTO 4
Скорость передачи данных: до 60 МБ/с без сжатия при использовании LTO 3
Размеры (Ш x В x Г)
Автономная конфигурация
17,6 дюйма (447,5 мм) x 7,29 дюйма (185,2 мм) x 31,9 дюйма (810 мм)
Монтаж в стойку
17,6" (447,5 мм) x 6,89" (175,2 мм) x 29,13" (740 мм)
Вес
47 фунтов (21,3 кг) без оборудования для монтажа в стойку
Условия эксплуатации
Температура
от 50 до 113 градусов по Фаренгейту, от 10 до 45 градусов по Цельсию
Относительная влажность
10 % – 80 % (без образования конденсата)
Питание
4,0 А при 100 В переменного тока, 2,0 А при 240 В переменного тока, 0,1 кВА
Подключение и поддержка систем
Интерфейсы FC 8 Гбит/с и SAS 6 Гбит/с обеспечивают возможность подключения к серверам IBM Power Systems, IBM System x, HP-UX, Sun Solaris, UNIX®, Linux® и Windows®, к серверам, рабочим станциям и персональным компьютерам других производителей, поддерживающим указанные спецификации интерфейса.
Поддерживаемые операционные системы
Встроенные драйверы для IBM System p, IBM System i, IBM System x, Windows Server 2003, Sun Solaris, HP-UX, Red Hat и United Linux.
